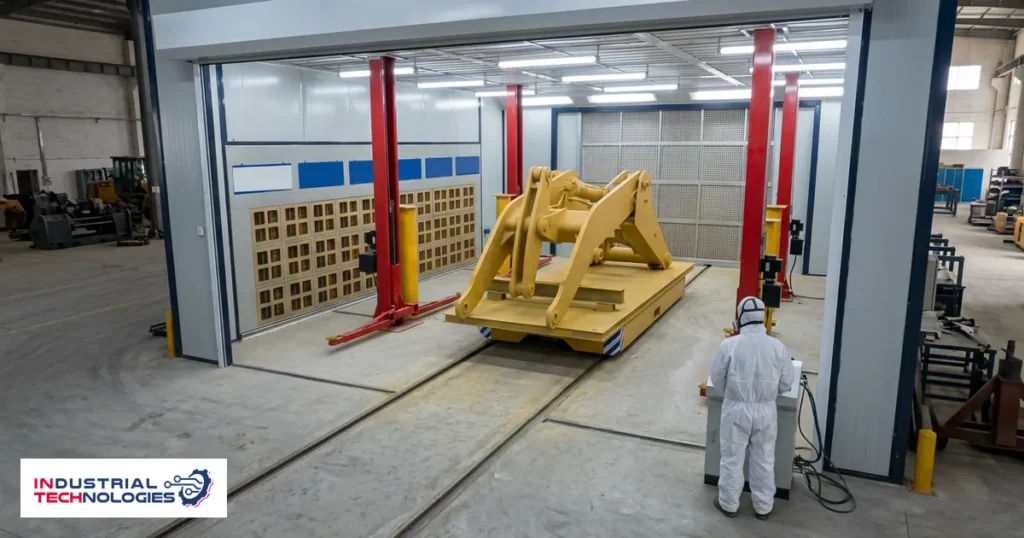

في مشاريع الهياكل المعدنية يظهر السؤال متأخراً دائماً: كيف تدخل القطعة؟ يُعتمد المقاس، ويُوقَّع العرض، ثم يتبيّن أن لا وسيلة لإدخال هيكل يزن أطناناً إلى داخل الحجرة.
حجرة طلاء الهياكل المعدنية الثقيلة تبدأ من طريقة المناولة، ثم يأتي المقاس. عكس هذا الترتيب هو أشيع سبب لإعادة التصميم في هذا القطاع.
المناولة مدخَل لا ملحق
مقاس القطعة ووزنها وطريقة تعليقها هي المدخلات الأولى، وترتيب تعليق القطع أو نقلها داخل الحجرة يُدرَج في التصميم من البداية.
والهيكل الثقيل يختلف عن غيره في أن نقاط تحميله محدودة ومحدَّدة سلفاً بتصميمه هو — فالحجرة تُبنى حول هذه النقاط لا حول شكل الهيكل وحده.
| البند | المدى / المصدر |
|---|---|
| الطول الداخلي | 3,000 – 24,000 مم |
| العرض الداخلي | 3,000 – 20,000 مم |
| الارتفاع الداخلي | 2650 – 6000 مم |
| الباب الرئيسي | حتى 14,200×5,000 مم كهربائي |
| سعة الهواء | 18,000 – 190,000 م³/س لكل مجموعة |
| وزن القطعة ونقاط تحميلها | من تصميم الهيكل نفسه |
الباب يقيّد المشروع كله
الفتحة التي يدخل منها الهيكل تحدّد مقاس الحجرة وموضعها في الصالة معاً. والباب الرئيسي في التنفيذات الكبيرة يصل إلى 14,200×5,000 مم ويعمل كهربائياً، لأن باباً بهذا الحجم لا يُدار يدوياً في دورة تشغيل يومية.
ويحتاج الباب أمامه مساحة مناورة تكفي لإدخال الهيكل مستقيماً. الحجرة الصحيحة المقاس في زاوية الصالة قد تكون مستحيلة الاستعمال لأن نصف قطر الدوران أمامها غير كافٍ.
الكتلة الحرارية
الهيكل المعدني الثقيل يمتصّ الحرارة ببطء ويطلقها ببطء، فزمن الوصول إلى حرارة المعالجة أطول منه لقطعة خفيفة بالمساحة نفسها. هذا يدخل حساب زمن الدورة، ويجعل ناتج الحرارة بنداً يُقرأ مع الوزن لا مع المساحة.
والمدى المنشور لناتج الحرارة يمتد من 200,000 إلى 600,000 kcal/h، والاختيار داخله يتبع كتلة قطعتك ومادة تشطيبها معاً.
مساحة الخدمة حول الحجرة
الحجرة الكبيرة تحتاج مساحة خدمة حولها لا مقاسها وحده: لفتح الأبواب، وللوصول إلى وحدة المعالجة وصندوق الفلاتر عند التغيير. والحجرة الملاصقة لجدارين توفّر متراً اليوم وتكلّف ساعة في كل تبديل فلتر بعدها.
وهذه الساعة تتكرر، لأن الفلتر التمهيدي يُراقَب أسبوعياً في مناخنا. لذلك يُدرَس موضع الحجرة مع مسار المناولة في المسح الميداني نفسه، قبل تثبيت أي رقم في العرض الفني.
أسئلة شائعة
هل تشمل المواصفة نظام المناولة؟
ترتيب تعليق القطع أو نقلها داخل الحجرة جزء من التصميم يُناقَش مع المواصفة، وتفاصيله تُبنى على وزن قطعتك ونقاط تحميلها. ويُحدَّد النطاق في العرض الفني.
ما أثقل قطعة يمكن التعامل معها؟
الحدّ يُحدَّد من نظام المناولة في موقعك ومن نقاط تحميل الهيكل، لا من الحجرة وحدها. أرسل وزن أثقل قطعة وطريقة رفعها الحالية لنبني عليها.
كم يستغرق تصميم وتنفيذ حجرة بهذا الحجم؟
مدة التصميم والتصنيع والتسليم تُحدَّد بعد تثبيت المقاس الداخلي والتهيئة، لأنها تتبع حجم الحجرة ونظام التسخين والفلترة المطلوبة. تُعطى مع العرض الفني لا قبله.
هل يمكن استعمال الحجرة لقطع أصغر؟
نعم، والقيد العملي هو الكفاءة لا الإمكان: حجرة كبيرة تُشغَّل لقطعة صغيرة تستهلك حرارة وهواءً لحيّز لا تحتاجه. إن كان خطك يخلط المقاسات فأرسل مداها ليُبنى الترتيب عليه.
اقرأ أيضاً
- أفران طلاء معدات النفط والغاز
- حجرة طلاء الحاويات والمولدات
- الباب الكهربائي في أفران الدهان
- العرض الداخلي حتى 20 متراً
الخطوة العملية
أرسل وزن أثقل هيكل وأبعاده وطريقة إدخاله إلى الصالة، ونرجع إليك بتصميم حجرة وباب مبنيين على مناولتك. تحدث مع مختص. وتفاصيل القطاع في صفحة قطاع الصناعة والتصنيع.
