مصنع يعالج مئة صمّام في اليوم يسأل عن مقاس الحجرة فيذكر مقاس الصمّام. الرقمان لا علاقة بينهما تقريباً: ما يحدّد الحجرة هنا هو كم صمّاماً يدخل معاً، لا كم يبلغ طول الواحد.

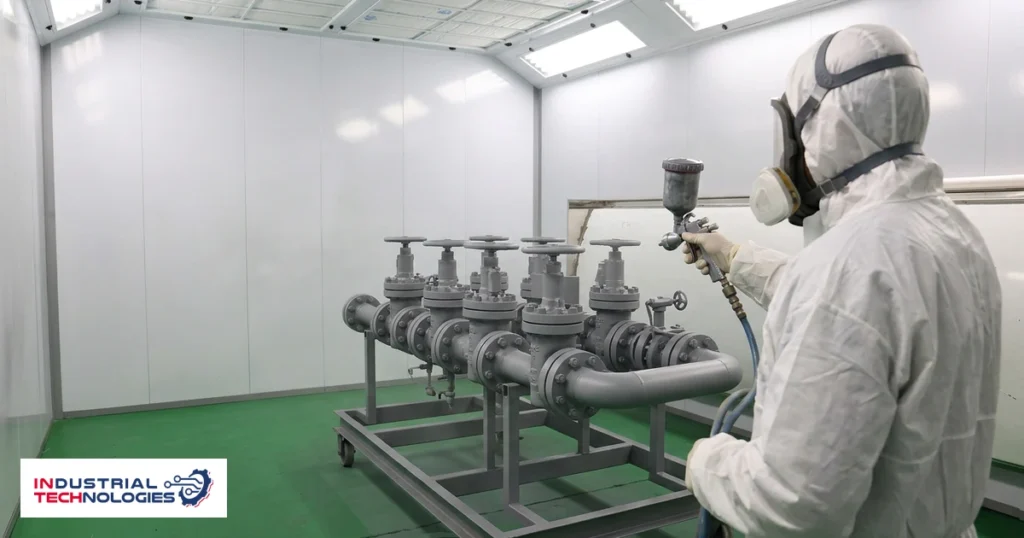

طلاء الصمامات والأنابيب الصناعية يُصمَّم على الدفعة، وهذا يقلب ترتيب الأسئلة رأساً على عقب.
القطعة الصغيرة والعدد الكبير
الأنبوب والصمّام قطع صغيرة نسبياً تُعالَج بأعداد كبيرة. حجرة بعمق مترين تستوعب صفوفاً معلّقة من هذه القطع، بينما الحجرة نفسها تستوعب مركبة واحدة.
لذلك يبدأ التصميم من عدد القطع المطلوب معالجتها في الدورة الواحدة، ومنه يُشتقّ المقاس الداخلي ضمن المدى المنشور الذي يمتد إلى 24,000 مم طولاً و20,000 مم عرضاً.
| السؤال | أثره في التصميم |
|---|---|
| كم قطعة في الدورة الواحدة؟ | المقاس الداخلي والمساحة المفيدة |
| ما أبعاد ووزن أكبر قطعة؟ | الحدّ الأدنى للمقاس ونظام التعليق |
| كيف تُعلَّق القطعة؟ | ترتيب التعليق والمسافة بين الصفوف |
| ما مادة التشطيب؟ | منحنى الحرارة وفئة الفلترة |
| كم دورة في اليوم؟ | سعة السحب ومعيار التحمّل |
المسافة بين الصفوف ليست تفصيلاً
ترتيب تعليق القطع أو نقلها داخل الحجرة يُدرَج في التصميم من البداية، وهو ما يحوّل الحجرة من مساحة إلى طاقة إنتاجية.
والمسافة بين الصفوف لا تُختار عشوائياً: يجب أن تكفي لوصول الهواء بين القطعتين، وإلا خرجت القطعة الداخلية بنتيجة تختلف عن الخارجية في الدفعة نفسها. هذه أشيع علّة في تفاوت جودة الدفعة الواحدة.
السطح الداخلي والتجاويف
الصمّام قطعة ذات تجاويف ومجارٍ داخلية، والأنبوب سطح أسطواني متصل. كلاهما يحتاج وصول هواء من أكثر من اتجاه، ولذلك يُحدَّد اتجاه السحب بحسب القطعة لا بحسب العرف السياراتي.
الكتلة المعدنية وزمن الدورة
الصمّام كتلة معدنية مصمتة نسبياً، وهذا يعني أنه يمتصّ الحرارة ببطء ويطلقها ببطء. زمن الوصول إلى حرارة المعالجة هنا أطول منه لقطعة صفائحية بالوزن نفسه، وهو ما يجب أن يدخل حساب زمن الدورة قبل شراء الفرن.
وقاعدة المطابقة تبقى واحدة: زمن دورة التشطيب يجب أن يساوي إيقاع الخط أو يقلّ عنه، وإلا صار الفرن هو الاختناق.
أسئلة شائعة
كيف أحسب الطاقة الإنتاجية للحجرة؟
عدد القطع في الدفعة مقسوماً على زمن الدورة. الرقمان معاً هما ما يجب أن يواكب إيقاع خطك، وتُبنى المواصفة عليهما لا على المقاس وحده.
هل تختلف الحجرة بين الأنابيب والصمامات؟
المبدأ واحد والفارق في التعليق. الأنبوب يُعلَّق طولياً والصمّام يحتاج نقاط تحميل تتحمّل كتلته، وكلاهما داخل المدى المنشور نفسه.
ما فئة الفلترة المطلوبة؟
تعتمد على مادة التشطيب ومتطلبات القبول عندك. الفلترة المنشورة تبدأ من الإيقاف والتمهيدية والسقفية بفئات EU3 وEU4 وEU5، وتصل إلى ثلاث مراحل بفلتر كيسي وفلتر عالي الكفاءة بكفاءة ≥98٪.
هل يمكن معالجة أكثر من مقاس في الحجرة نفسها؟
نعم إن بُني ترتيب التعليق على مدى المقاسات لا على مقاس واحد. هذا قرار يُتّخذ في التصميم، لأن تغيير نظام التعليق بعد التركيب أصعب من تغيير جدول التشغيل.
اقرأ أيضاً
- أفران طلاء معدات النفط والغاز
- فرن التجفيف الحراري الصناعي
- حجرة طلاء الهياكل المعدنية الثقيلة
- توثيق نتائج الطلاء في الطيران
الخطوة العملية
أرسل عدد القطع في الدورة وأبعاد ووزن أكبر قطعة ومادة التشطيب، ونرجع إليك بمواصفة مبنية على طاقتك الإنتاجية. اطلب عرض سعر. والمدى المنشور في عائلة أفران الدهان.
