أفران الدهان والتشطيب · INTECH X360
فرن دهان ROCKWOOL من طراز INTECH X360 للورش
أرقام INTECH X300 نفسها — 20,000 م³/س إدخالاً و18,000 طرداً وطاقة 11 kW — داخل جدران من الصوف الصخري ROCKWOOL سماكة 50 مم، وقاعدة بثلاثة صفوف شبك. موجَّه للورشة التي تريد جداراً مقاوماً للحريق دون الانتقال إلى فئة السحب الأعلى.
نظرة عامة
أرقام هذا الطراز في سطر
المزايا الرئيسية
ما يشمله التوريد القياسي
- جدران صوف صخري ROCKWOOL سماكة 50 مم

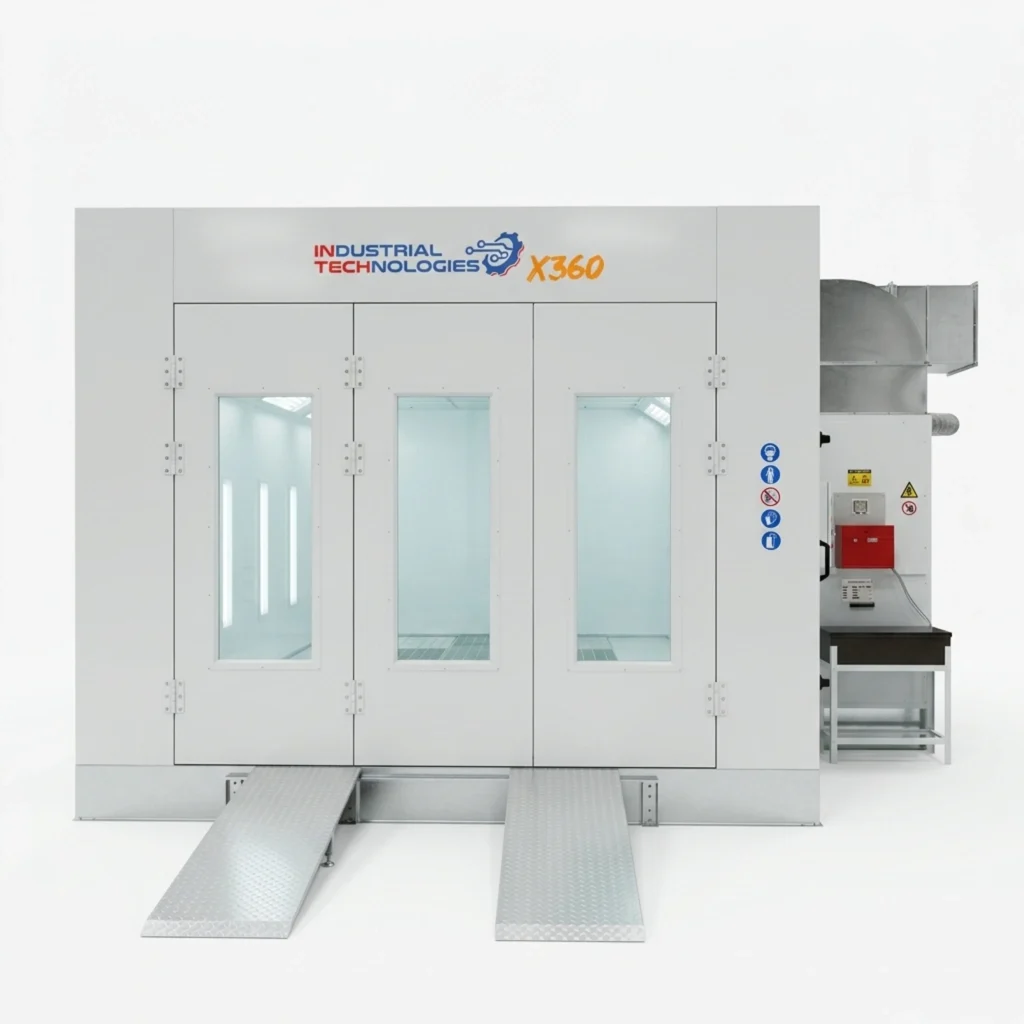

- باب رئيسي ثلاثي الطيات 3000×2600 مم بنافذة مراقبة
- مروحتا إدخال بطرد مركزي 2×3 kW ومروحة طرد 4 kW عند 600 Pa
- دامبر كهربائي (بوابة تحويل الهواء) للتبديل بين الدهان والتجفيف

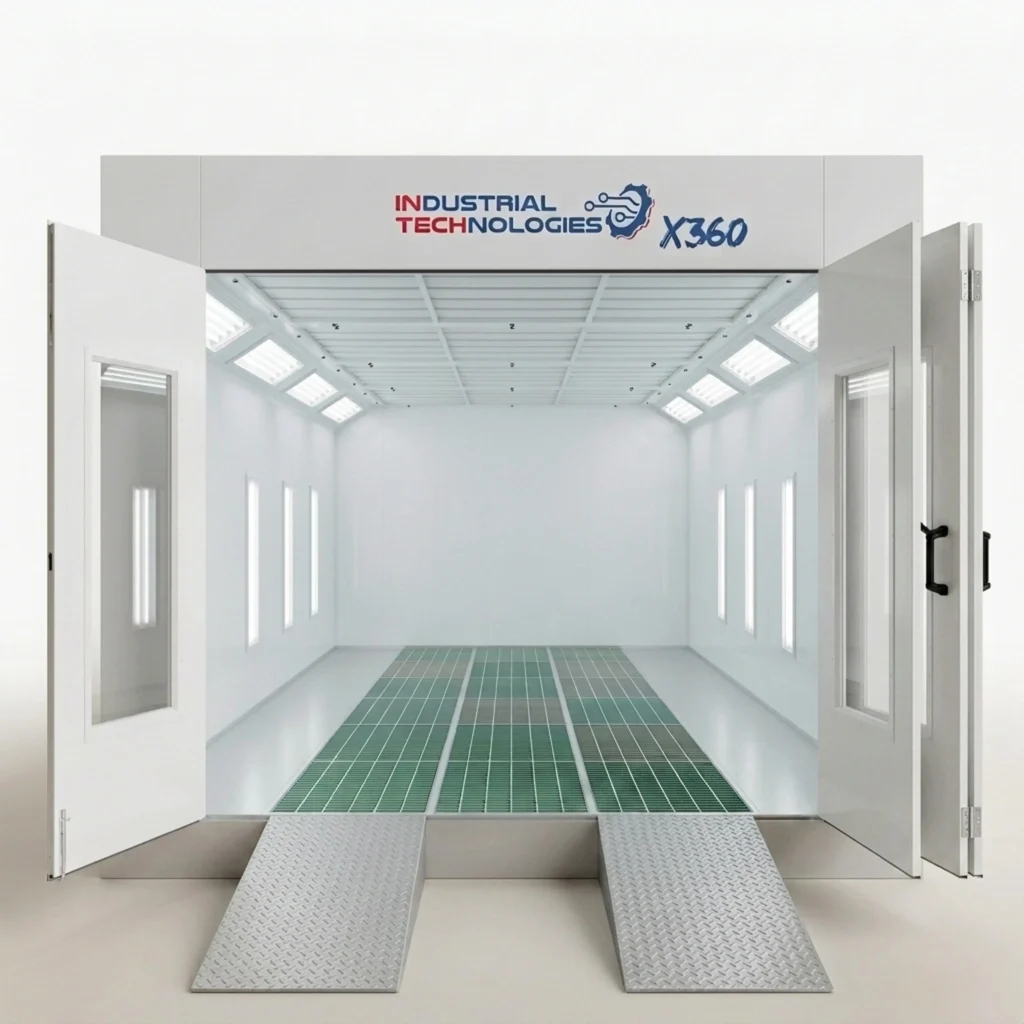

- قاعدة بارتفاع 300 مم: صفّا ألواح مضلعة و3 صفوف شبك
- فلتر سقفي عالي الكفاءة يحجز أكثر من 98% من الجسيمات فوق 5 μm
- إضاءة LED بزاوية 45°: 32 سقفية و12 جانبية بقدرة 18 W
- مبادل حراري SUS304 بلحام أرغون وشعلة Riello G20 بناتج 200,000 kcal/h
الأساس الهندسي
ما يصنع فرقه في التشغيل اليومي
جدار من الصوف الصخري
ألواح ROCKWOOL سماكة 50 مم مادة معدنية مقاومة للحريق، تحفظ حرارة التجفيف داخل الحجرة وتخفّف انتقال صوت المراوح إلى الورشة. ولهذا يُعرض هذا الطراز لقطاع الأخشاب والأثاث إلى جانب قطاعات السيارات.
قاعدة بثلاثة صفوف شبك
ثلاثة صفوف شبك من خمسة في القاعدة تفتح مساحة أكبر لسحب الهواء من أرضية الحجرة من INTECH X300، فيتجه الرذاذ إلى الأسفل بعيداً عن سطح القطعة.
المواصفات الفنية
جدول مواصفات INTECH X360
| المواصفة | القيمة |
|---|---|
| الأبعاد الداخلية (ط×ع×ا) مم | 6900×4000×2650 |
| الأبعاد الخارجية (ط×ع×ا) مم | 7000×5300×3400 |
| الباب الرئيسي (مم) | 3000×2600 |
| نوع الباب الرئيسي | ثلاثي الطيات من الصاج بنافذة مراقبة مربعة |
| باب العمل (مم) | 800×2000 بنافذة مراقبة وتنفيس ضغط فوق 10 Pa |
| سعة هواء الإدخال (م³/س) | 20,000 |
| سعة هواء الطرد (م³/س) | 18,000 |
| مروحة الإدخال | مروحتان بطرد مركزي 2×3 kW |
| مروحة الطرد | مروحة 4 kW |
| ضغط المروحة (Pa) | 600 |
| سرعة الهواء (م/ث) | 0.25 |
| معدل تبديل الهواء (مرة/ساعة) | 280 |
| الدامبر | كهربائي للتبديل بين الدهان والتجفيف |
| الفلترة | فلتر أولي غير منسوج (أكبر من 15 μm) · فلتر سقفي عالي الكفاءة (أكثر من 98% للجسيمات فوق 5 μm) · فلتر أرضية ألياف زجاجية EU2 |
| الإضاءة | LED بزاوية 45°: 32 سقفية و12 جانبية بقدرة 18 W، ≥800 lux |
| السخان / الشعلة | شعلة ديزل Riello G20 |
| ناتج الحرارة (kcal/h) | 200,000 |
| زمن التسخين | 5–7 دقائق من 20 °C إلى 60 °C |
| المبادل الحراري | SUS304 بلحام أرغون |
| المدخنة (م) | 5 |
| نوع الجدار | ألواح صوف صخري ROCKWOOL سماكة 50 مم |
| القاعدة | ارتفاع 300 مم من أنابيب مجلفنة 40×80 · صفّا ألواح مضلعة و3 صفوف شبك |
| نظام التحكم | دهان · دهان مع رفع الحرارة · تجفيف · ضبط الحرارة والوقت · إضاءة · إنذار |
| الحماية | إيقاف طوارئ · حماية من الحرارة الزائدة والحمل الزائد وفقد الطور · مرحّلات وملامسات Schneider |
| الطاقة الإجمالية (kW) | 11 |
| الجهد الكهربائي | 380 V ثلاثي الطور 60 Hz |
| منحدرا الدخول (مم) | 550×2000 من صاج مضلع |
يختلف عن
بم يختلف INTECH X360 عن أقرب طراز إليه
INTECH X300 هو الطراز نفسه بأرقام الهواء والطاقة ذاتها، بجدران EPS بدل الصوف الصخري وقاعدة بصفّي شبك بدل ثلاثة.
INTECH X960 يحمل جدار ROCKWOOL نفسه، لكن بهواء 25,000+25,000 م³/س وطاقة 17 kW وتحكّم PLC بشاشة لمس وباب رباعي الطيات بزجاج كبير.
الحجرة 6900×4000×2650 مم والشعلة وناتج الحرارة والفلترة السقفية واحدة في موديلات INTECH كلها.
القطاعات
القطاعات التي يخدمها هذا الطراز
القطاعات المذكورة هنا هي ما يخدمه طراز INTECH X360 تحديداً، لا العائلة كلها.
الأسئلة الشائعة
أسئلة متكررة عن INTECH X360
ما الفرق بين جدار ROCKWOOL وجدار EPS؟
الصوف الصخري ROCKWOOL مادة معدنية مقاومة للحريق، وEPS ألواح مقاومة للهب. السماكة واحدة 50 مم، والفرق في المادة لا في أرقام الهواء أو الطاقة.
ما سعة الهواء في فرن دهان INTECH X360؟
20,000 م³/س من مروحتي إدخال بطرد مركزي 2×3 kW، و18,000 م³/س من مروحة طرد 4 kW، عند ضغط 600 Pa.
ما الطاقة الكهربائية التي يحتاجها INTECH X360؟
11 kW على تغذية 380 V ثلاثية الطور 60 Hz، مثل INTECH X300.
هل يوجد طراز بجدار ROCKWOOL وسحب أعلى؟
نعم، INTECH X960 يجمع جدار ROCKWOOL مع 25,000+25,000 م³/س وتحكّم PLC بشاشة لمس.
ما نظام التسخين في INTECH X360؟
شعلة ديزل Riello G20 بناتج 200,000 kcal/h ومبادل SUS304 بلحام أرغون، ترفع الحرارة من 20 °C إلى 60 °C في 5–7 دقائق.
