الحاوية والمولّد المغلّف يشتركان في صفة تجعلهما من أصعب ما يُطلى: سطح مستوٍ كبير متصل بلا انحناءات تخفي شيئاً.

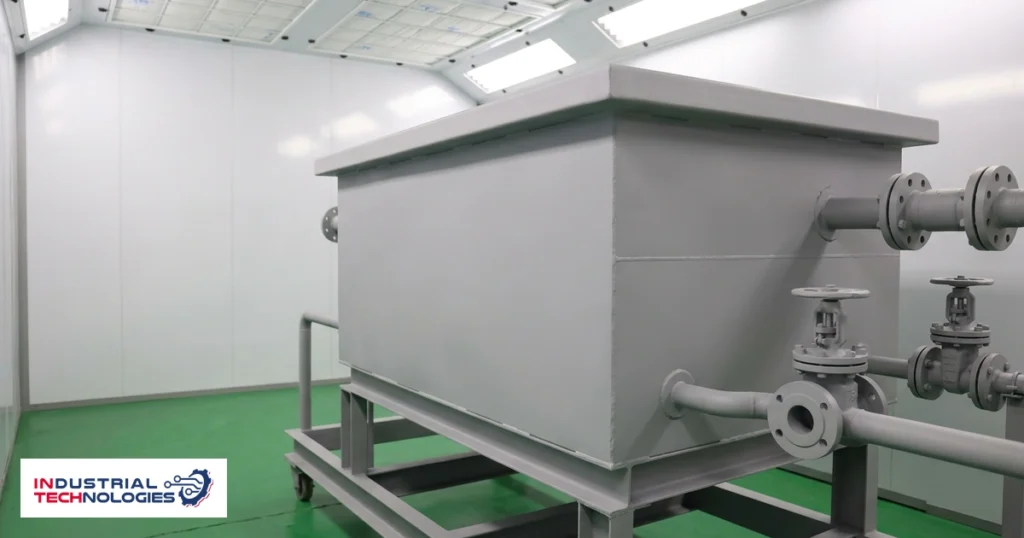

حجرة طلاء الحاويات والمولدات تُصمَّم حول هذه الصفة تحديداً، لأن أي تفاوت في التدفق فوق لوح بهذا الاتساع يظهر خطاً واضحاً في الوجه النهائي.
المقاس ضمن المدى المنشور
الحاويات القياسية والمولّدات المغلّفة تقع داخل المدى المنفَّذ في هذه العائلة: طول من 3000 إلى 24,000 مم، وعرض إلى 20,000 مم، وارتفاع إلى 6000 مم.
والباب الرئيسي يصل في التنفيذات الكبيرة إلى 14,200×5,000 مم ويعمل كهربائياً — وهو بند يُحسم مبكراً لأنه يقيّد موضع الحجرة في الصالة لا مقاسها وحده.
| المقاس | كيف يُقاس |
|---|---|
| الطول الكلي | القطعة كما تدخل، بملحقاتها المثبّتة |
| الارتفاع الكلي | أعلى نقطة بما فيها ما يعلو السقف |
| العرض | أعرض نقطة بما فيها المقابض والحوامل |
| الوزن ونقاط الرفع | نظام المناولة داخل الحجرة |
| نصف قطر الدوران | مسار الدخول داخل الصالة |
التدفق يُحسب على الحيّز
قاعدة تحسم الالتباس: سعة الهواء تتبع حجم الحيّز الذي تريد إبقاءه نظيفاً، لا نوع القطعة داخله. والمدى المنشور يمتد من 18,000 إلى 190,000 م³/س لكل مجموعة سحب أو طرد.
ولأن السطح مستوٍ ومتصل، فانتظام التدفق فوقه أهم من قيمته القصوى. رقم عالٍ موزّع بتفاوت يعطي نتيجة أسوأ من رقم أدنى موزّع بانتظام.
الكتلة المعدنية وزمن الوصول
جسم الحاوية كتلة معدنية كبيرة تمتصّ الحرارة ببطء. زمن الوصول إلى حرارة المعالجة أطول منه لقطعة خفيفة بالمساحة نفسها، وهو ما يدخل حساب زمن الدورة وناتج الحرارة المطلوب.
والمدى المنشور لناتج الحرارة يمتد من 200,000 إلى 600,000 kcal/h، ويُحدَّد النهائي بعد تثبيت الحجم والكتلة معاً.
مساحة المناورة أمام الباب
باب بعرض كبير يحتاج أمامه مساحة تكفي لإدخال القطعة مستقيمة. والحجرة الصحيحة المقاس في زاوية الصالة قد تكون مستحيلة الاستعمال لأن نصف قطر الدوران أمام بابها غير كافٍ.
لذلك يُدرَس مسار الدخول والخروج مع مقاس الباب في المسح الميداني نفسه، قبل تثبيت موضع الحجرة في الموقع. وهذا البند تحديداً يُكتشف متأخراً في أغلب المشاريع التي تحتاج إعادة تصميم.
أسئلة شائعة
هل تدخل الحاوية القياسية في المدى المنشور؟
نعم. المدى يمتد إلى 24,000 مم طولاً و20,000 مم عرضاً و6000 مم ارتفاعاً، وهو يستوعب المقاسات الشائعة للحاويات والمولّدات المغلّفة. والمقاس النهائي يُبنى على قطعتك.
لماذا يظهر خط على السطح المستوي؟
لأن التدفق غير المنتظم يترك مناطق تجفّ بمعدل مختلف. العلاج في توزيع الهواء وتصميم السحب لا في زيادة الكمية، ولذلك يُحدَّد اتجاه الطرد بحسب القطعة.
هل يمكن طلاء قطعتين معاً؟
ممكن إن استوعبهما الطول الداخلي مع مساحة حركة الفنّي بينهما. لكن التدفق وناتج الحرارة يُحسبان حينها على الحجم الأكبر، فالتكلفة لا تُقسَم نصفين.
ما اشتراطات الموقع؟
اشتراطات التهوية والحريق في الحجرات الكبيرة، والتخلص من مخلفات الطلاء والمذيبات وفق الاشتراطات البيئية، ومطابقة المعدات المستوردة لمواصفات هيئة المواصفات والمقاييس والجودة.
