تُقارَن أبعاد الحجرة الداخلية بعناية، ثم يُقبل الباب كما جاء معها. وهذا يصلح إلى اليوم الذي تدخل فيه المركبة الحجرة على الورق ولا تمرّ من فتحتها في الواقع.
ولذلك يستحق مقاس باب فرن الدهان سطراً مستقلاً في ورقة المقارنة: فالباب قيد وصول، وعنصر إنشائي، ومع كِبَر مقاسه بند تشغيل يومي.
في الفرن بابان لا باب واحد

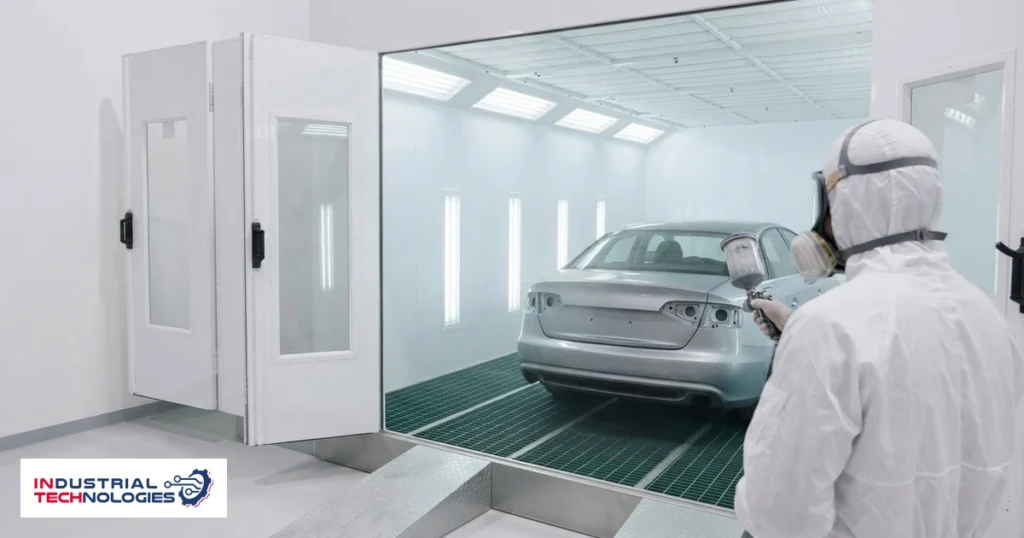

في موديلات INTECH الباب الرئيسي 3000×2600 مم، وهو مدخل المركبة. وباب العمل 800×2000 مم، وهو مدخل الفنّي حين تكون المركبة في الداخل والباب الرئيسي مغلقاً.
وإن غاب الثاني أو وُضع في غير موضعه فُتح الأول أثناء الدورة. وهذه العادة وحدها تُفسد الضغط الموجب والفلترة وثبات الحرارة، وهي ما صُمِّمت الحجرة كلها لتحافظ عليه.
المنحدران جزء من الفتحة
الأرضية تقرّر إن كانت المركبة تدخل بقيادتها أصلاً. فالصفوف الأرضية المبصومة وصفوف الشبك تعلو بلاطة الورشة، فيحتاج الفرن منحدرين يوصلان المركبة إليها.
والمنشور منحدرا دخول 550×2000 مم في موديلات INTECH كلها. والمنحدران يمتدّان داخل موقف العمل، فالمسافة الصافية المطلوبة أمام الفرن أطول مما توحي به أبعاده الخارجية.
أما الحجرات ذات القاعدة الشبكية المعدنية الكاملة فتستغني عن هذين المنحدرين، وتحتاج بدلهما حفرة أو منحدر دخول. وفي الحالتين هذا قرار أعمال مدنية يُحسم قبل إنهاء البلاطة لا بعده.
فوق المقاس السياراتي يصير الباب عنصراً في المبنى
مقاس الباب الرئيسي في عائلة أفران الدهان يمتد من 3000×2600 مم إلى 14,200×5,000 مم بتشغيل كهربائي. وما نُفِّذ للحافلات والمركبات الطويلة يقع بين الطرفين بباب يصل إلى 4000×4200 مم.
والطرف الأعلى يستحق التوقّف عنده: فتحة بهذا المقاس ليست ملحقاً للفرن، بل تمسّ واجهة المبنى ومسار وصول القطعة إلى الموقع من الأساس. والتشغيل الكهربائي هنا شرط تشغيل يومي لا ترقية، لأن باباً بهذا الحجم لا يُفتح باليد مرات في اليوم.
الباب بند سلامة أيضاً
باب العمل في موديلات INTECH كلها يحمل تنفيساً يفتح عند تجاوز 10 Pa، ويضيف INTECH X500 وما فوقه مقياس ضغط في لوحة التحكم، فيجد الضغط الزائد مخرجاً مصمَّماً بدل أن يبحث عن أضعف وصلة في الهيكل.
وفي INTECH X700 وINTECH X900 وINTECH X960 باب رئيسي رباعي الطيات بزجاج كبير، يتيح رؤية ما يجري داخل الحجرة أثناء الدورة دون فتح الباب. ولا يظهر ذلك في جدول الأبعاد، ولهذا يُقرأ سطر الباب ولا يُتجاوَز.
| الفتحة | INTECH X300 وX360 | INTECH X500 |
|---|---|---|
| الباب الرئيسي — مدخل المركبة | 3000×2600 مم | 3000×2600 مم |
| باب العمل — مدخل الفنّي | 800×2000 مم | 800×2000 مم |
| منحدرا الدخول | اثنان بمقاس 550×2000 مم | اثنان بمقاس 550×2000 مم |
| تنفيس الضغط في باب العمل | يفتح عند تجاوز 10 Pa | يفتح عند تجاوز 10 Pa |
أسئلة شائعة
لماذا الباب الرئيسي أضيق من عرض الحجرة؟
لأن الحجرة تُصمَّم للمركبة ولمساحة العمل حولها، والباب يكفيه أن تمرّ منه المركبة. ففتحة 3000×2600 مم على حجرة داخلية 6900×4000×2650 مم تترك للفنّي مساحة حركة لا يحتاجها المدخل.
ما المسافة المطلوبة أمام الفرن؟
ما يكفي لفتح الباب الرئيسي، زائد امتداد المنحدرين، زائد اقتراب المركبة. وهذا المجموع هو الرقم الذي يُقارَن بعمق الموقف — لا الطول الخارجي للفرن، وهو موضع أغلب أخطاء المخططات.
هل يمكن تكبير الباب في طراز قياسي لاحقاً؟
مقاس الباب يُثبَّت مع التهيئة قبل التصنيع، ومعه اتجاه السحب ونظام التسخين ومراحل الفلترة، ولا يُعدَّل بعد اعتمادها. والفتحات الأكبر من شأن الأفران المنفَّذة حسب الطلب، حيث يُحدَّد المقاس الداخلي من القطعة لا من الكتالوج.
ماذا يفعل المشغّل إن فُتح باب الأمان؟
يوقف الدورة ويفحص الفلترة ومسار الطرد قبل إعادة التشغيل. فالباب الذي فُتح أبلغ عن اختلال حقيقي، وإعادة التشغيل بلا بحث عنه تعني أن الحدث التالي سيقع والحجرة تحت الحمل.
اقرأ أيضاً
الخطوة العملية
قِس شيئين قبل مقارنة العروض: أعرض وأعلى مركبة أو قطعة تتعامل معها، والعمق الصافي أمام موضع الفرن المقترح. اطلب عرض سعر. ومقاسات الأبواب المنشورة لكل طراز في صفحة عائلة أفران الدهان والتشطيب.
